Редуктор — это важный элемент трансмиссии Урал 4320, требующий внимательного подхода при диагностике и ремонте. Ниже представлена пошаговая инструкция, которая поможет вам выполнить эти задачи максимально качественно и безопасно.
Подготовка к работе
Необходимые инструменты и материалы:
- Домкрат и подставки
- Гаечные ключи и головки
- Монтировка и отвертки
- Специальные съемники подшипников
- Мастика и герметики
- Масло для редуктора (по спецификации)
- Новые уплотнения, сальники, зубчатые колеса (при необходимости)
- Лабораторный анализатор масла (по желанию)
- Средства индивидуальной защиты (перчатки, очки)
Подготовительные действия:
- Заглушите двигатель и зафиксируйте грузовик на ровной поверхности.
- Обеспечьте хорошую вентиляцию и освещение.
- Подготовьте емкость для слива масла.

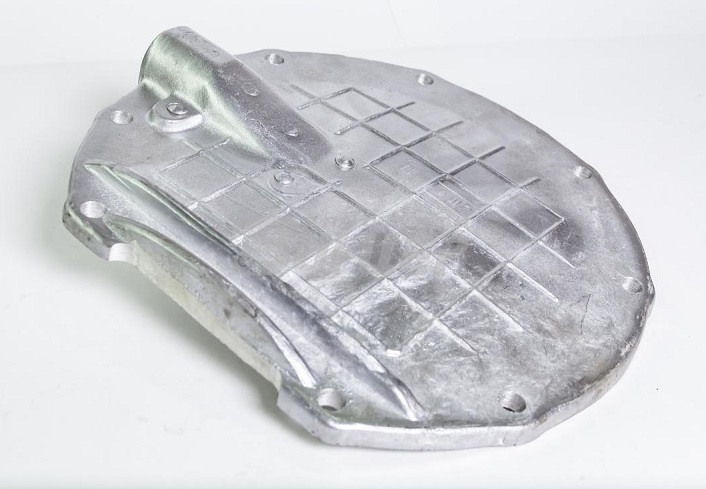

Крышка картера редуктора переднего моста Урал
Этапы диагностики редуктора
1. Визуальный осмотр:
- Проверьте наличие течи масла: осмотрите корпус на наличие масляных пятен, следов капель или грязи.
- Осмотрите корпус: наличие трещин, деформаций, следов коррозии.
- Проверьте состояние сальников и уплотнений: наличие трещин, износа, повреждений.
2. Проверка уровня и состояния масла
- Снимите заливную пробку: уровень масла должен быть по метке или чуть выше.
- Оцените цвет и запах масла: чистое масло — янтарного цвета, без металлических частиц; грязное, темное масло с металлической пылью — признак износа; наличие запаха гари — возможен перегрев.
3. Вращение колес вручную
- Поднимите грузовик и зафиксируйте на подставках.
- Поверните колесо вручную: должно вращаться плавно, без заеданий или люфтов.
- Обратите внимание на шумы: скрежет, стук или вибрации — признаки неисправности.
4. Проверка работы редуктора при движении
Включите передачу и попробуйте прокатиться на малых скоростях. Обратите внимание на шумы, вибрации, затруднения в работе редуктора.
Диагностические выводы
| Признак | Возможная причина | Действие |
| Повышенный шум | Износ зубьев, подшипников | Требуется разборка и замена деталей |
| Вибрации | Неравномерность зубьев, износ | Проверка и балансировка |
| Течь масла | Повреждение сальников, трещины | Замена уплотнений, герметизация |
| Затрудненное вращение | Засорение, износ | Очистка, замена подшипников |
Ремонт редуктора Урал 4320
1. Демонтаж редуктора:
- Поднимите грузовик и зафиксируйте его.
- Снимите карданный вал и крепежные болты редуктора.
- Аккуратно снимите редуктор с автомобиля, используя монтажные съемники при необходимости.
- Очистите корпус от грязи и масла.
2. Разборка редуктора
- Разберите корпус: открутите болты и разделите его на части.
- Осмотрите зубчатые колеса, валы, подшипники.
- Проведите дефектовку: измерьте износ зубьев, проверьте люфты и зазоры.
3. Замена изношенных деталей
- Зубчатые колеса: замените при износе или повреждении.
- Подшипники: установите новые, если старые изношены или повреждены.
- Уплотнения и сальники: замените для восстановления герметичности.
- Масляные сальники: обязательно при сборке.
4. Очистка и подготовка к сборке
- Очистите все детали от грязи и старого масла.
- Проверьте размеры и износ деталей.
5. Сборка и установка редуктора
- Установите новые уплотнения и сальники.
- Заполните редуктор свежим маслом согласно спецификации.
- Соберите корпус и закрепите болтами.
- Проверьте правильность сборки.
- Закрепите редуктор на месте.
- Подсоедините карданный вал.
Тестирование после ремонта
- Проведите пробный заезд, обращая внимание на шумы, вибрации и температуру редуктора.
- Проверьте уровень масла и при необходимости долейте.
- В течение первых нескольких часов работы следите за состоянием редуктора.
Профилактика и рекомендации
- Регулярно проверяйте уровень и состояние масла (каждые 10 000 км).
- Следите за герметичностью корпуса.
- Не допускайте перегрузок и резких стартов.
- Проводите профилактическую диагностику каждые 20 000 км.
